Назначение центров станочных вращающиехся
Центры станочные вращающиеся ГОСТ 8742-751 предназначены для поддержания и фиксации заготовки деталей типа «вал» между шпинделем и задней бабкой токарного станка, имеющих центровые отверстия типа А.

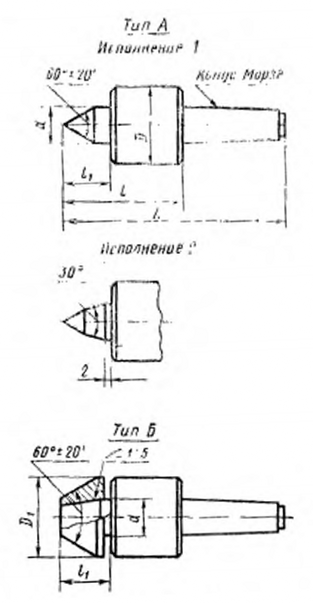

Типы центров станочных вращающихся:

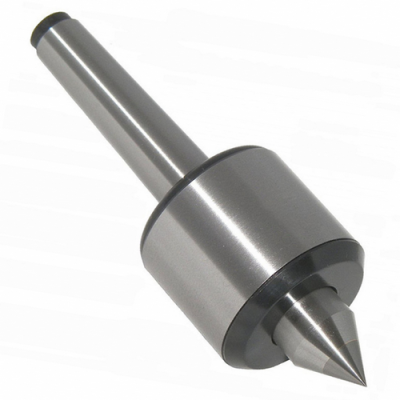

Тип А - с постоянным центровым валиком.

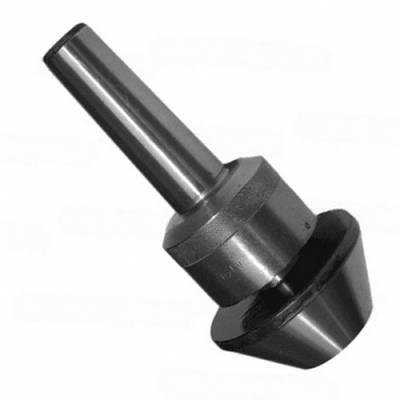

Тип Б - с насадкой на центровой валик.
Серии центров станочных вращающихся:
Н - нормальная.
У - усиленная.
НП - нормальная с повышенной точностью.
Н ЧПУ - нормальная для станков с ЧПУ.
У ЧПУ - усиленная для станков с ЧПУ.
НП ЧПУ - нормальная с повышенной точностью для станков с ЧПУ.
Технические характеристики и размеры центров станочных вращающихся
| Конус Морзе | Серия | d, мм | D, мм | L, мм | l, мм | D1, мм | l1, мм |
|---|---|---|---|---|---|---|---|
| 2 | Нормальная (Н, НП) | 22 | 56 | 160 | 90 | 56 | 24 |
| 2 | Нормальная (Н ЧПУ, НП ЧПУ) | 22 | 56 | 160 | 90 | 56 | 24 |
| 3 | Нормальная (Н, НП) | 25 | 63 | 180 | 94 | 63 | 26 |
| 3 | Нормальная (Н ЧПУ, НП ЧПУ) | 25 | 63 | 185 | 99 | 63 | 26 |
| 4 | Нормальная (Н, НП) | 28 | 71 | 210 | 101 | 71 | 30 |
| 4 | Нормальная (Н ЧПУ, НП ЧПУ) | 28 | 71 | 225 | 116 | 71 | 30 |
| 5 | Нормальная (Н, НП) | 32 | 80 | 240 | 104 | 80 | 34 |
| 5 | Нормальная (Н ЧПУ, НП ЧПУ) | 32 | 80 | 250 | 124 | 80 | 34 |
| 4 | Усиленная (У) | 36 | 75 | 220 | 111 | 75 | 36 |
| 4 | Усиленная (У ЧПУ) | 36 | 75 | 235 | 126 | 75 | 36 |
| 5 | Усиленная (У) | 40 | 90 | 250 | 114 | 90 | 45 |
| 5 | Усиленная (У ЧПУ) | 40 | 90 | 275 | 139 | 90 | 45 |
| 6 | Усиленная (У) | 56 | 125 | 240 | 150 | 125 | 56 |
| 6 | Усиленная (У ЧПУ) | 56 | 125 | 260 | 170 | 125 | 56 |
Подбор центров станочных вращающихся
Подбор центров осуществляется в соответствии с требуемыми размерами и характеристиками, указанными в ГОСТ 8742-75. С содержанием ГОСТа вы можете ознакомиться во вкладке товара в разделе "Файлы".
Информация для заказа центра станочного вращающегося
1 Откройте ГОСТ 8742-75 (вкладка "Файлы") и изучите предлагаемые размеры и характеристики.
2 Выберите центр с требуемыми параметрами.
3 Отправьте нам заявку с указанием обозначения центра и требуемого количества.
НАПРИМЕР: Центр А-1-7Н ГОСТ 8742-75 в количестве 10 шт.
