Назначение центров упорных

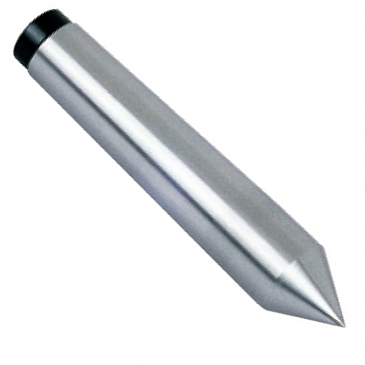

Центры упорные ГОСТ 13214-79 применяются при обработке деталей на металлорежущих станках, контрольных, разметочных и других работах.
Исполнение центров упорных:
Исполнение 1 - с закаленным рабочим конусом.
Исполнение 2 - с рабочим конусом из твердого сплава.
Точность центров упорных:
- Нормальной точности.
- Повышенной точности.
Технические характеристики и размеры центров упорных
| Исполнение | Конус | L, мм | l, мм | D, мм | D1 h9, мм | Номер пластины типа 34 по ГОСТ 25413 |
|---|---|---|---|---|---|---|
| 1 | Морзе 0 | 70 | 50,0 | 9,045 | 9,2 | - |
| 2 | Морзе 0 | 70 | 50,0 | 9,045 | 9,2 | 34090 |
| 1 | Морзе 1 | 80 | 53,5 | 12,065 | 12,2 | - |
| 2 | Морзе 1 | 80 | 53,5 | 12,065 | 12,2 | 34090 |
| 1 | Морзе 1 | 90 | 53,5 | 12,065 | 12,2 | - |
| 2 | Морзе 1 | 90 | 53,5 | 12,065 | 12,2 | 34090 |
| 1 | Морзе 2 | 100 | 64,0 | 17,780 | 18,0 | - |
| 2 | Морзе 2 | 100 | 64,0 | 17,780 | 18,0 | 34110 |
| 1 | Морзе 2 | 110 | 64,0 | 17,780 | 18,0 | - |
| 2 | Морзе 2 | 110 | 64,0 | 17,780 | 18,0 | 34110 |
| 1 | Морзе 2 | 125 | 64,0 | 17,780 | 18,0 | - |
| 2 | Морзе 2 | 125 | 64,0 | 17,780 | 18,0 | 34110 |
| 1 | Морзе 3 | 125 | 81,0 | 23,825 | 24,1 | - |
| 2 | Морзе 3 | 125 | 81,0 | 23,825 | 24,1 | 34130 |
| 1 | Морзе 3 | 140 | 81,0 | 23,825 | 24,1 | - |
| 2 | Морзе 3 | 125 | 81,0 | 23,825 | 24,1 | 34130 |
| 1 | Морзе 3 | 160 | 81,0 | 23,825 | 24,1 | - |
| 2 | Морзе 3 | 160 | 81,0 | 23,825 | 24,1 | 34130 |
| 1 | Морзе 4 | 160 | 102,6 | 31,267 | 31,6 | - |
| 2 | Морзе 4 | 160 | 102,6 | 31,267 | 31,6 | 34150 |
| 1 | Морзе 4 | 180 | 102,6 | 31,267 | 31,6 | - |
| 2 | Морзе 4 | 180 | 102,6 | 31,267 | 31,6 | 34150 |
| 1 | Морзе 5 | 200 | 129,5 | 44,399 | 44,7 | - |
| 2 | Морзе 5 | 200 | 129,5 | 44,399 | 44,7 | 34170 |
| 2 | Морзе 5 | 200 | 129,5 | 44,399 | 44,7 | 34190 |
| 1 | Морзе 5 | 220 | 129,5 | 44,399 | 44,7 | - |
| 2 | Морзе 5 | 220 | 129,5 | 44,399 | 44,7 | 34170 |
| 2 | Морзе 5 | 220 | 129,5 | 44,399 | 44,7 | 34190 |
| 1 | Морзе 6 | 280 | 182,0 | 63,348 | 63,8 | - |
| 2 | Морзе 6 | 280 | 182,0 | 63,348 | 63,8 | 34190 |
| 2 | Морзе 6 | 280 | 182,0 | 63,348 | 63,8 | 34210 |
| 1 | Морзе 6 | 320 | 182,0 | 63,348 | 63,8 | - |
| 2 | Морзе 6 | 320 | 182,0 | 63,348 | 63,8 | 34190 |
| 2 | Морзе 6 | 320 | 182,0 | 63,348 | 63,8 | 34210 |
| 1 | Метрический 80 | 320 | 196,0 | 80,0 | 80,4 | - |
| 2 | Метрический 100 | 380 | 232,0 | 100,0 | 100,5 | - |
Подбор центров упорных
Подбор центров осуществляется в соответствии с требуемыми размерами и характеристиками, указанными в ГОСТ 13214-79. С содержанием ГОСТа вы можете ознакомиться во вкладке товара в разделе "Файлы".
Информация для заказа центра упорного
1 Откройте ГОСТ 13214-79 (вкладка "Файлы") и изучите предлагаемые размеры и характеристики.
2 Выберите центр с требуемыми параметрами.
3 Отправьте нам заявку с указанием обозначения центра и требуемого количества.
НАПРИМЕР: Центр 7032-0011 ГОСТ 13214-79 в количестве 10 шт.
