Назначение центров станочных упорных с отжимной гайкой

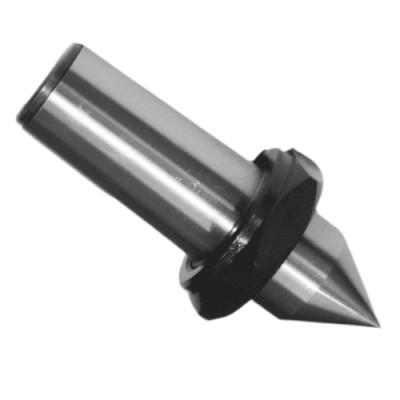

Центры упорные с отжимной гайкой и конусностью 1:10 и 1:7 ГОСТ 18260-72 предназначены для поддержания и фиксации заготовки деталей типа «вал» между шпинделем и задней бабкой токарного станка, имеющих центровые отверстия по ГОСТ 14034-74.
Материал - сталь У8 по ГОСТ 1435-88. Допускается замена на другую марку стали со свойствами не ниже чем у стали У8, либо использовать твердосплавные вставки из материала ВК8 по ГОСТ 3882-72.
Точность центров станочных упорных с отжимной гайкой:
- Нормальной точности.
- Повышенной точности.

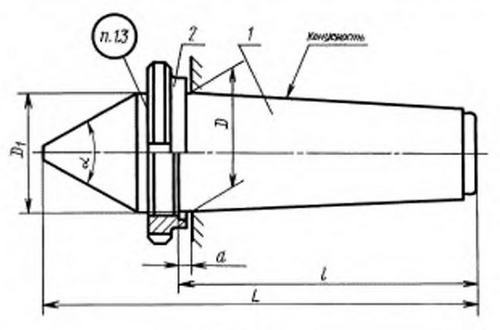

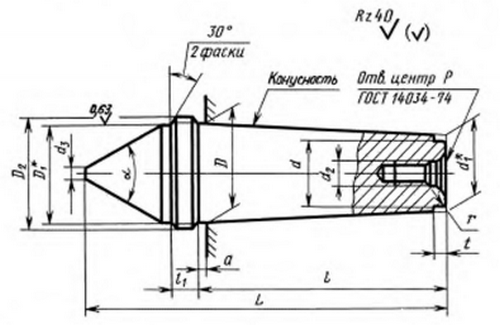

Технические характеристики и размеры центров станочных упорных с отжимной гайкой
| Конусность | D, мм | D1, мм | D2, мм | d, мм | d2, мм | d3, мм | L, мм при 60° | L, мм при 75° | l, мм | a, мм |
|---|---|---|---|---|---|---|---|---|---|---|
| 1:10 | 80 | 80,70 | М85х2 | 56 | М20 | 2,5 | 300 | 285 | 200 | 7 |
| 1:7 | 80 | 81,00 | М85х2 | 48 | М20 | 2,5 | 300 | 285 | 200 | 7 |
| 1:10 | 90 | 90,70 | М95х2 | 64 | М20 | 2,5 | 335 | 315 | 220 | 7 |
| 1:7 | 90 | 91,00 | М95х2 | 55 | М20 | 2,5 | 335 | 315 | 220 | 7 |
| 1:10 | 100 | 100,70 | М105х2 | 72 | М30 | 2,5 | 370 | 345 | 240 | 7 |
| 1:7 | 100 | 101,00 | М105х2 | 62 | М30 | 2,5 | 370 | 345 | 240 | 7 |
| 1:10 | 110 | 111,00 | М120х2 | 80 | М30 | 3,0 | 405 | 380 | 260 | 10 |
| 1:7 | 110 | 111,43 | М120х2 | 69 | М30 | 3,0 | 405 | 380 | 260 | 10 |
| 1:10 | 120 | 121,00 | М125х2 | 88 | М30 | 3,0 | 440 | 415 | 280 | 10 |
| 1:7 | 120 | 121,43 | М125х2 | 76 | М30 | 3,0 | 440 | 415 | 280 | 10 |
| 1:10 | 140 | 141,00 | М150х2 | 80 | М30 | 4,0 | 500 | 475 | 320 | 10 |
| 1:7 | 140 | 141,43 | М150х2 | 69 | М30 | 4,0 | 500 | 475 | 320 | 10 |
| 1:10 | 160 | 161,50 | М180х3 | 120 | М36 | 4,0 | 500 | 475 | 320 | 15 |
| 1:7 | 160 | 162,14 | М180х3 | 105 | М36 | 4,0 | 565 | 535 | 360 | 15 |
| 1:10 | 180 | 181,50 | М200х3 | 136 | М36 | 5,0 | 630 | 595 | 400 | 15 |
| 1:7 | 180 | 182,14 | М200х3 | 120 | М36 | 5,0 | 630 | 595 | 400 | 15 |
| 1:10 | 200 | 201,50 | М220х3 | 152 | М36 | 5,0 | 695 | 655 | 440 | 15 |
| 1:7 | 200 | 202,14 | М220х3 | 135 | М36 | 5,0 | 695 | 655 | 440 | 15 |
Подбор центров станочных упорных с отжимной гайкой
Подбор центров осуществляется в соответствии с требуемыми размерами и характеристиками, указанными в ГОСТ 18260-72. С содержанием ГОСТа вы можете ознакомиться во вкладке товара в разделе "Файлы".
Информация для заказа центра станочного упорного с отжимной гайкой
1 Откройте ГОСТ 18260-72 (вкладка "Файлы") и изучите предлагаемые размеры и характеристики.
2 Выберите центр с требуемыми параметрами.
3 Отправьте нам заявку с указанием обозначения центра и требуемого количества.
НАПРИМЕР: Центр 7032-0157 ГОСТ 18260-72 в количестве 10 шт.
