Назначение фрез червячных цельных для нарезания зубьев звездочек

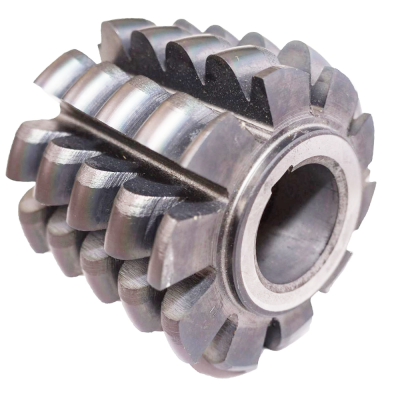

Фрезы червячные цельные для нарезания зубьев звездочек к приводным роликовым и втулочным цепям ГОСТ 15127-83 предназначены для нарезания зубьев звездочек по ГОСТ 591-69 к однорядным и многорядным приводным роликовым и втулочным цепям по ГОСТ 13568-75 и ГОСТ 21834-87.
Данный тип фрез изготавливается правыми однозаходними с левым направлением винтовых стружечных канавок.
Материал фрезы — быстрорежущая сталь по ГОСТ 19265-73. Например: Р6М5. Твердость фрезы не менее 63...66 HRC.
Одним из самых важных факторов, обеспечивающего эффективность фрезерования, является охлаждение фрезы, то есть применение смазочно-охлаждающей жидкости (СОЖ). Это позволяет значительно увеличить срок службы фрезы, выполнять эффективное фрезерование, с минимальной нагрузкой на фрезерный станок.
Фрезы изготавливаются следующих классов точности:
Класс B, С - со шлифованным профилем.
Класс Д - с не шлифованным профилем.
Фрезы изготавливаются следующих исполнений:
Исполнение 1 - без смещения центров дуг впадин.
Исполнение 2- со смещением центров дуг впадин.

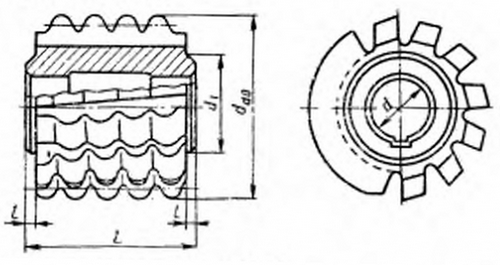

Размеры фрез червячных для нарезания зубьев звездочек
| Шаг цепи t, мм | Диаметр ролика (втулки) D, мм | Наружный диаметр dao, мм | Посадочный диаметр d, мм | Длина L, мм |
|---|---|---|---|---|
| 6,350 | 3,30 | 56 | 22 | 45 |
| 8,000 | 5,00 | 63 | 27 | 50 |
| 9,525 | 5,00 | 71 | 27 | 56 |
| 9,525 | 5,08 | 71 | 27 | 56 |
| 9,525 | 6,00 | 71 | 27 | 56 |
| 9,525 | 6,35 | 71 | 27 | 56 |
| 12,700 | 7,75 | 80 | 32 | 71 |
| 15,875 | 8,51 | 80 | 32 | 80 |
| 19,050 | 11,91 | 100 | 32 | 100 |
| 19,050 | 12,07 | 100 | 32 | 100 |
| 25,400 | 15,88 | 112 | 40 | 112 |
| 31,750 | 19,05 | 25 | 40 | 132 |
| 25,400 | 15,88 | 112 | 40 | 112 |
| 38,100 | 22,23 | 140 | 40 | 150 |
| 38,100 | 25,10 | 140 | 40 | 150 |
| 44,450 | 25,10 | 160 | 50 | 180 |
| 44,450 | 27,94 | 160 | 50 | 180 |
| 50,800 | 28,58 | 170 | 50 | 200 |
| 50,800 | 29,21 | 170 | 50 | 200 |
| 63,500 | 39,68 | 190 | 50 | 224 |
| 76,200 | 47,63 | 236 | 60 | 280 |
Подбор фрез червячных цельных для нарезания зубьев звездочек
Подбор фрезы осуществляется в соответствии с требуемыми размерами и характеристиками, указанными в ГОСТ 15127-83. С содержанием ГОСТа вы можете ознакомиться во вкладке товара в разделе "Файлы".
Информация для заказа фрез червячных цельных для нарезания зубьев звездочек
1 Откройте ГОСТ 15127-83 (вкладка "Файлы") и изучите предлагаемые размеры и характеристики.
2 Выберите фрезу с требуемыми параметрами.
3 Отправьте нам заявку с указанием обозначения фрезы и требуемого количества.
НАПРИМЕР: Фреза 2523-0041 ГОСТ 15127-83 в количестве 10 шт.
