Назначение фрез червячных для шлицевых валов с прямобочным профилем

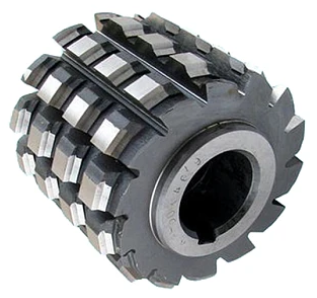

Фрезы червячные для шлицевых валов с прямобочным профилем ГОСТ 8027-86 предназначены для чернового или чистового нарезания зубьев на наружных цилиндрических поверхностях валов и втулок с целью получения наружных прямобочных шлицевых поверхностей.
Данный тип фрез изготавливается правозаходними с левым направлением винтовых стружечных канавок.
Материал фрезы — быстрорежущая сталь по ГОСТ 19265. Например: Р6М5. Твердость фрезы не менее 63...66 HRC.
Одним из самых важных факторов, обеспечивающего эффективность фрезерования, является охлаждение фрезы, то есть применение смазочно-охлаждающей жидкости (СОЖ). Это позволяет значительно увеличить срок службы фрезы, выполнять эффективное фрезерование, с минимальной нагрузкой на фрезерный станок.
Фрезы изготавливаются следующих классов точности:
Класс А - для чистового нарезания валов с полями допусков по толщине зубьев d9, h9, e9, f9 и полям допусков по центрирующим диаметрам: внутреннему e8 и наружному - по ГОСТ 1139-80.
Класс B - для чистового нарезания валов с полями допусков по толщине зубьев d10 и полям допусков по центрирующим диаметрам: внутреннему e9 и наружному - по ГОСТ 1139-80.
Класс C - для чернового нарезания валов.
Типы фрез червячных для шлицевых валов

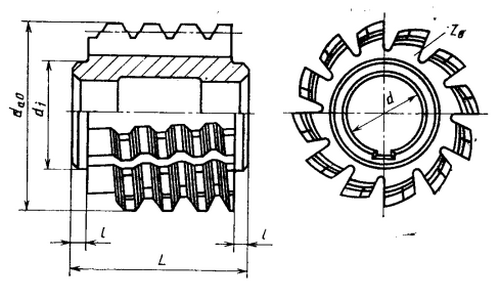

Тип 1 - для обработки шлицевых валов с центрированием по наружному диаметру.

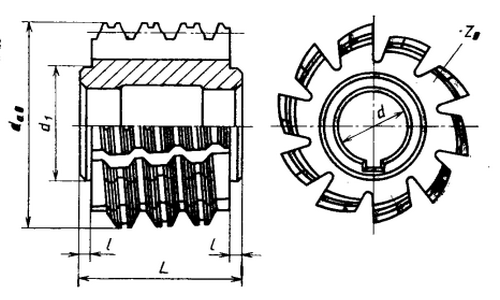

Тип 2 - для обработки шлицевых валов с центрированием по внутреннему диаметру.
Размеры фрез червячных для шлицевых валов
Для валов легкой серии
| Номинальный размер шлицевого соединения z x d x D мм | Наружный диаметр dao, мм | Длина посадочного отверстия L, мм | Посадочный диаметр d, мм |
|---|---|---|---|
| 6х26х30 6х28х32 8x32x36 | 70 | 63 | 27 |
| 8х36х40 8х42х46 | 80 | 70 | 32 |
| 8х46х50 8х52х58 8x56x62 | 90 | 80 | 32 |
| 8х62х68 10х72х78 10x72x78 | 100 | 90 | 40 |
| 10х92х98 10х102х108 | 112 | 100 | 40 |
Для валов средней серии
| Номинальный размер шлицевого соединения z x d x D мм | Наружный диаметр dao, мм | Длина посадочного отверстия L, мм | Посадочный диаметр d, мм |
|---|---|---|---|
| 6х16х20 6х18х22 | 63 | 50 | 22 |
| 6х21х25 6х23х28 | 70 | 56 | 27 |
| 6х26х32 6х28х34 8x32x38 | 80 | 63 | 27 |
| 8х36х42 8х42х48 | 90 | 70 | 32 |
| 8х46х54 8х52х60 8x56x65 | 100 | 80 | 32 |
| 8х62х72 10х72х82 10x82x92 | 112 | 90 | 40 |
| 10х92х102 10х102х112 | 125 | 100 | 40 |
| 10х112х125 | 140 | 112 | 40 |
Для валов тяжелой серии
| Номинальный размер шлицевого соединения z x d x D мм | Наружный диаметр dao, мм | Длина посадочного отверстия L, мм | Посадочный диаметр d, мм |
|---|---|---|---|
| 10х16х20 6х18х23 | 63 | 50 | 22 |
| 10х21х26 10х23х29 | 70 | 56 | 27 |
| 10х26х32 6х28х35 10x32x40 | 80 | 63 | 27 |
| 10х36х45 10х42х52 | 90 | 70 | 32 |
| 10х46х56 16х52х60 16x56x65 | 100 | 80 | 32 |
| 16х62х72 16х72х82 20x82x92 | 112 | 90 | 40 |
| 20х92х102 20х102х115 | 125 | 100 | 40 |
| 20х112х125 | 140 | 112 | 40 |
Подбор фрез червячных для шлицевых валов с прямобочным профилем
Подбор фрезы осуществляется в соответствии с требуемыми размерами и характеристиками, указанными в ГОСТ 8027-86. С содержанием ГОСТа вы можете ознакомиться во вкладке товара в разделе "Файлы".
Информация для заказа фрез червячных для шлицевых валов с прямобочным профилем
1 Откройте ГОСТ 8027-86 (вкладка "Файлы") и изучите предлагаемые размеры и характеристики.
2 Выберите фрезу с требуемыми параметрами.
3 Отправьте нам заявку с указанием обозначения фрезы и требуемого количества.
НАПРИМЕР: Фреза 2520-0732 d 10-B ГОСТ 8027-86 в количестве 10 шт.
