Плашки

Что такое плашки (или лерка)

Плашки – это незаменимые элементы в мире точной обработки металлов, которые обеспечивают надёжный и качественный рез инструмента. Эти изделия отличаются высокой прочностью и способностью выдерживать значительные нагрузки при работе с металлорежущим оборудованием. Плашки создают уверенность в стабильной работе и долговечности механической обработки, что особенно важно для специалистов и профессионалов, стремящихся к максимальной эффективности.

Назначение плашек

Плашка (или лерка) — это металлорежущий инструмент предназначенный для нарезания или калибрования наружной резьбы.

Плашка представляет собой закалённую гайку с осевыми отверстиями, образующими режущие кромки. На плашках делают от 3 до 6 стружечных отверстий для отвода стружки. Толщина плашки составляет от 8 до 10 витков. Режущую часть плашки выполняют в виде внутреннего конуса. Длина заборной части составляет два - три витка.

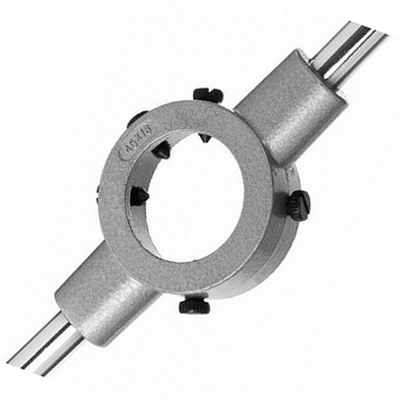

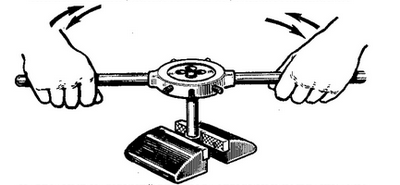

Для нарезания наружней резьбы с использованием плашки используют плашкодержатель.

Основная классификация плашек

По направлению резьбы:

- правые. Такие плашки нарезают правую резьбу, то есть в направлении по часовой стрелке. Их используют для обработки шпилек, винтов, болтов с наиболее распространенной правой резьбой.

- левые. Такие плашки нарезают левую резьбу, в направлении против часовой стрелки. Подходят для восстановления резьбы, например, на буксировочных проушинах, на шпильках крепления колес с левой стороны автомобиля и элементах вращательных механизмов.

По типу нарезаемой резьбы:

- метрические. Имеют маркировку М. Применяются в слесарном деле - нарезают самые распространенные метрические резьбы с треугольным профилем на шпильках, болтах и иных разновидностях крепежа. Угол резьбы составляет 60°.

- дюймовые. Применяют для нарезания дюймовых резьб различных типов, которые используются в таких странах, как США, Канада и Великобритания. Маркировка BSW/BSF означает, что резьба имеет крупный профиль с углом при вершине в 55°. Плашки с маркировкой UNC/UNF предназначены для получения американских унифицированных резьб с уголом при вершине в 60°.

- конические. Имеют маркировку К. Применяются для получения резьб конического типа. Эти инструменты имеют удлиненные заборные части, что позволяет нарезать резьбу по всей длине заготовки. Угол при вершине составляет 60°.

- трапециевидные. Имеют маркировку Tr. Эти инструменты применяют для нарезания специальных резьб на деталях, которые используются в подвижных механизмах.

- трубные конические. Имеют маркировку R. Применяют для нарезания резьбы на деталях, используемых в водопроводах высокого давления. У таких плашек угол заборного конуса может варьироваться от 30 до 55°.

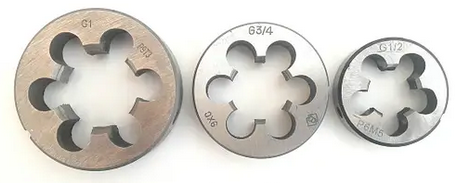

- трубные цилиндрические. Имеют маркировку G. Применяют для нарезания резьб на трубах и запорно-регулирующей арматуре имеющие дюймовые резьбы.

В зависимости от формы наружной поверхности:

- круглые. Плашки закрепляют для работы в воротках стопорными винтами или крепят в резьбонарезных патронах. Для этого на наружном цилиндре плашки существуют конические углубления и угловой паз. Последний позволяет разрезать плашку шлифовальным кругом по перемычке и частично регулировать по диаметру. Для круглых разрезных плашек применяют воротки с пятью винтами, с помощью которых регулируют диаметр нарезаемой резьбы;

- цельные. Плашки благодаря своей высокой жёсткости дают возможность получить резьбу высокого качества (метрическую, трубную коническую и дюймовую), но обладают небольшой износостойкостью.

- раздвижные (клупповые). Плашки устанавливают в клуппах, имеющих для этой цели специальные направляющие. Плашка состоит из двух частей, закрепляемых в рамке клуппа сухарём и винтом. Этим винтом регулируют диаметр нарезаемой резьбы. К клуппу прилагается набор плашек, который позволяет изготавливать резьбы разных размеров.

- разрезные. Плашки могут немного пружинить, изменяя диаметр нарезаемой резьбы на 0,1—0,3 мм. Из-за малой жёсткости разрезные плашки не дают чистой и точной резьбы.

По материалу:

- быстрорежущая сталь Р18, Р6М5, Р6М5К5, Р6М5К8;

- легированная сталь 9ХС, ХВСГФ;

- возможно применение твердых сплавов.

Ключевые преимущества плашек

• Высокое качество и надежность продукции от проверенных производителей, которые тщательно контролируют каждый этап изготовления.
• Долговечность и способность выдерживать высокие механические нагрузки, что уменьшает частоту замены инструмента.
• Удобство и простота монтажа, благодаря стандартным размерам и точной обработке деталей.
• Универсальность использования для различных металлов и технологических условий.
• Оптимальное соотношение цена-качество, позволяющее экономить производственные ресурсы и время.

Рекомендации по применению плашек

Для правильного и эффективного использования металлорежущих плашек рекомендуется соблюдать технологию нарезания резьбы с использованием специализированных смазочно-охлаждающих жидкостей, что продляет срок эксплуатации инструмента и улучшает качество резьбы. Для облегчения монтажа и достижения точности процесса целесообразно применять сопутствующие товары - головки, гайки, а также наборы для резьбы, которые позволяют ускорить работу и обеспечивают защиту инструмента от преждевременного износа.

Плашки - это именно то, что необходимо для надежной и качественной работы в области металлообработки. Их высокое качество, удобство использования и разнообразие вариантов делают их идеальным выбором как для профессионалов, так и для специалистов отдела снабжения. Обеспечьте себе уверенность в результате и стабильность производства, выбрав проверенные плашки из ассортимента современных производителей.
