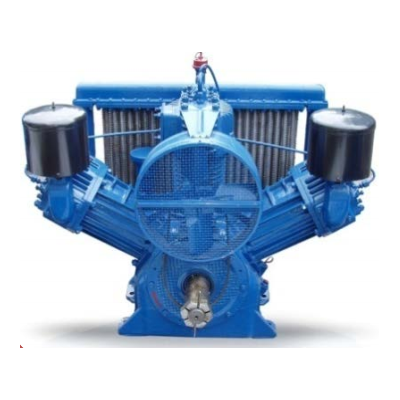

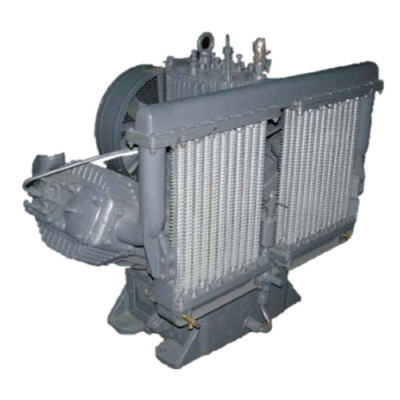

Компрессоры поршневые серии КТ

Назначение компрессора поршневого серии КТ

Компрессоры поршневые серии КТ предназначены для получения сжатого воздуха, необходимого для питания тормозной и других пневматических систем, приборов подвижного состава железнодорожного транспорта.

Комплектность поставки компрессора поршневого серии КТ

Стандартный комплект поставки

• Теплообменники
• Вентилятор
• Предохранительные клапаны
• Полумуфта ведомая
• Фильтр воздушный
• Манометр контроля давления масла
• оробки клапанные цилиндра низкого давления
• Поршни цилиндра низкого давления
• Коробки клапанные цилиндра высокого давления
• Поршень цилиндра высокого давления
• Цилиндр высокого давления
• Узел шатунов
• Клапан предохранительный
• Корпус компрессора
• Вал коленчатый
• Насос масляный
• Комплект ЗИП

Дополнительная комплектация

• Трубчатые электронагреватели (ТЭНы)
• Переходные корпуса
• Манометры или датчики аварийного давления ММ 126
• Ведущая полумуфта для подсоединения электродвигателя

Технические характеристики компрессора поршневого серии КТ

Компрессор КТ-6

• Рабочее давление: 0,75–0,9 МПа (7,5–9 кгс/см²)
• Частота вращения коленчатого вала: 850 об/мин
• Мощность при 0,9 МПа и 850 об/мин: 44,1 кВт
• Мощность при 0,9 МПа и 750 об/мин: 39,0 кВт
• Мощность при 0,9 МПа и 440 об/мин: 22,8 кВт
• Производительность при 0,9 МПа и 850 об/мин: 5,3 м³/мин
• Производительность при 0,9 МПа и 750 об/мин: 4,67 м³/мин
• Производительность при 0,9 МПа и 440 об/мин: 2,75 м³/мин
• Количество цилиндров I ступени: 2
• Количество цилиндров II ступени: 1
• Диаметр цилиндров: I ступень – 198 мм, II ступень – 155 мм
• Ход поршня (I ступени слева): 144 мм, (I ступени справа): 153 мм, (II ступень): 146 мм
• Охлаждение: воздушное
• Тип смазки: циркуляционная под давлением и разбрызгиванием
• Количество масла в корпусе: 10–12 л
• Давление масла: 0,15–0,59 МПа
• Температура воздуха на входе: от –55 до +65 °C
• Направление вращения (со стороны привода): по часовой стрелке
• Режим работы: повторно-кратковременный, ПВ 50%
• Максимальное время работы под нагрузкой: до 15 мин
• Допустимое время работы при повышенном давлении (0,098–0,98 МПа): не более 30 мин

Компрессор КТ-6ЭЛ

Все характеристики аналогичны КТ-6, за исключением:

• Отсутствие разгрузочных устройств в клапанных коробках
• Наличие электроподогревателя масла мощностью 660 Вт, напряжение 50 В
• Устанавливается на электровозы

• Направление вращения (со стороны привода): по часовой стрелке



Компрессор КТ-7

Все основные характеристики совпадают с КТ-6, за исключением:

• Направление вращения коленчатого вала, вентилятора и масляного насоса — против часовой стрелки (если смотреть со стороны привода)
• Используется на других моделях локомотивов, в отличие от КТ-6
• Режим работы повторно-кратковременный с продолжительностью цикла до 10 мин, ПВ 50,5%
• Максимальное время работы под нагрузкой: не более 15 мин
