Назначение полуцентров упорных
Полуцентры упорные ГОСТ 2576-79 предназначены для поддержания и фиксации заготовки деталей типа «вал» между шпинделем и задней бабкой токарного станка, имеющих центровые отверстия по ГОСТ 14034-74. Также применяются при контрольных, разметочных и других работах.

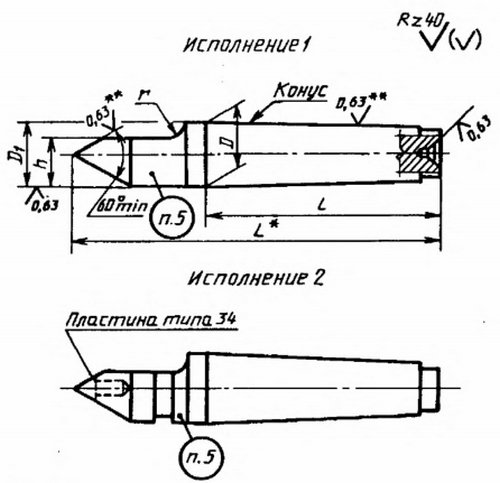

Исполнение полуцентров упорных
Исполнение 1 - с закаленным рабочим конусом.
Исполнение 2 - с рабочим конусом из твердого сплава.
Точность полуцентров упорных:
- Нормальной точности.
- Повышенной точности.
Технические характеристики и размеры полуцентров упорных
| Исполнение | Конус | L, мм | l, мм | D, мм | D1 h9, мм | h, мм | r, мм | Номер пластины типа 34 по ГОСТ 25413 |
|---|---|---|---|---|---|---|---|---|
| 1 | Морзе 0 | 70 | 50,0 | 9,045 | 9,2 | 7,8 | 3,0 | - |
| 2 | Морзе 0 | 70 | 50,0 | 9,045 | 9,2 | 7,8 | 3,0 | 34090 |
| 1 | Морзе 1 | 80 | 53,5 | 12,065 | 12,2 | 9,5 | 4,0 | - |
| 2 | Морзе 1 | 80 | 53,5 | 12,065 | 12,2 | 9,5 | 4,0 | 34090 |
| 1 | Морзе 2 | 100 | 64,0 | 17,780 | 18,0 | 13,5 | 6,0 | - |
| 2 | Морзе 2 | 100 | 64,0 | 17,780 | 18,0 | 13,5 | 6,0 | 34110 |
| 1 | Морзе 3 | 125 | 81,0 | 23,825 | 24,1 | 19,0 | 12,0 | - |
| 2 | Морзе 3 | 125 | 81,0 | 23,825 | 24,1 | 19,0 | 12,0 | 34130 |
| 1 | Морзе 4 | 160 | 102,6 | 31,267 | 31,6 | 26,0 | 12,0 | - |
| 2 | Морзе 4 | 160 | 102,6 | 31,267 | 31,6 | 26,0 | 12,0 | 34150 |
| 1 | Морзе 5 | 200 | 129,5 | 44,399 | 44,7 | 33,0 | 16,0 | - |
| 2 | Морзе 5 | 200 | 129,5 | 44,399 | 44,7 | 33,0 | 16,0 | 34170 |
| 1 | Морзе 6 | 280 | 182,0 | 63,348 | 63,8 | 46,0 | 25,0 | - |
| 2 | Морзе 6 | 280 | 182,0 | 63,348 | 63,8 | 46,0 | 25,0 | 34190 |
Подбор полуцентров упорных
Подбор полуцентров осуществляется в соответствии с требуемыми размерами и характеристиками, указанными в ГОСТ 2576-79. С содержанием ГОСТа вы можете ознакомиться во вкладке товара в разделе "Файлы".
Информация для заказа полуцентра упорного
1 Откройте ГОСТ 2576-79 (вкладка "Файлы") и изучите предлагаемые размеры и характеристики.
2 Выберите полуцентр с требуемыми параметрами.
3 Отправьте нам заявку с указанием обозначения полуцентра и требуемого количества.
НАПРИМЕР: Полуцентр 7032-0071 ГОСТ 2576-79 в количестве 10 шт.
