Шаблон радиусный

Назначение шаблонов радиусных

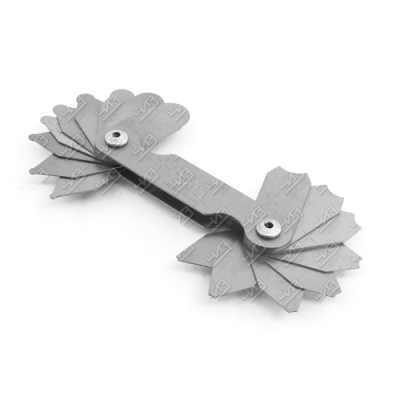

Шаблоны радиусные представляют собой специализированный измерительный инструмент, предназначенный для точной оценки радиусов выпуклых и вогнутых поверхностей в диапазоне от 1 до 25 мм. Данные измерительные приборы широко применяются в машиностроении, металлообработке, при контроле качества готовых изделий и проверке соответствия деталей проектной документации. Шаблоны радиусные изготавливаются в соответствии с требованиями ГОСТ 4126-66, что гарантирует их точность и соответствие установленным стандартам. Конструктивно инструмент состоит из обоймы со стальными пластинами, каждая из которых имеет закругленный конец с эталонным значением радиуса кривизны. Измерение производится методом последовательного прикладывания пластин к контролируемой поверхности детали до достижения полного совпадения контуров.

Основные характеристики шаблонов радиусных

Шаблоны радиусные изготавливаются из закаленной углеродистой легированной стали марок 60Г и 65Г, что обеспечивает высокую износостойкость и долговечность инструмента. На рынке представлены три основных типа наборов радиусных шаблонов, различающихся диапазоном измеряемых радиусов и количеством пластин. Конструкция обоймы обеспечивает возможность свободной замены шаблонных пластин, а также регулирования плавности их вращения на оси. Каждая пластина в наборе промаркирована соответствующим номинальным значением радиуса для удобства использования. Все шаблоны радиусные проходят обязательную проверку на соответствие требованиям точности согласно методикам, установленным техническими условиями. Производители ЧИЗ, Измерон и КАЛИБР предлагают качественные наборы, полностью соответствующие действующим государственным стандартам.

Таблица размеров и характеристик шаблонов радиусных

Ключевые преимущества шаблонов радиусных

• Высокая точность измерений благодаря соответствию требованиям ГОСТ 4126-66 и изготовлению из качественной закаленной стали
• Удобная конструкция обоймы с возможностью свободной замены пластин и регулировки плавности вращения на оси
• Широкий диапазон измеряемых радиусов от 1 до 25 мм, покрывающий большинство производственных задач
• Долговечность и износостойкость благодаря использованию легированной стали марок 60Г и 65Г
• Простота и скорость проведения измерений методом визуального сравнения без сложных настроек
• Производители гарантируют стабильное качество и надежность инструмента на протяжении всего срока эксплуатации
• Компактная упаковка и удобное хранение всех пластин в защитной обойме

Рекомендации по применению шаблонов радиусных

При работе с радиусными шаблонами рекомендуется начинать измерение с приблизительной оценки радиуса поверхности, после чего последовательно прикладывать пластины до полного совпадения контуров без зазора. Для повышения точности контроля используйте шаблоны в комплексе с другими измерительными инструментами, такими как штангенциркули и микрометры, особенно при выполнении ответственных измерений. Шаблоны радиусные требуют бережного обращения и регулярной очистки от загрязнений, которые могут накапливаться на измерительных кромках пластин. Рекомендуется хранить инструмент в оригинальной обойме в сухом помещении, избегая механических повреждений и воздействия агрессивных сред. При интенсивной эксплуатации целесообразно проводить периодическую поверку шаблонов для подтверждения соответствия их точности установленным нормам. Для работы с деталями сложного профиля рекомендуется комбинировать применение радиусных шаблонов с резьбовыми шаблонами и угломерами из комплекта визуального и измерительного контроля.
