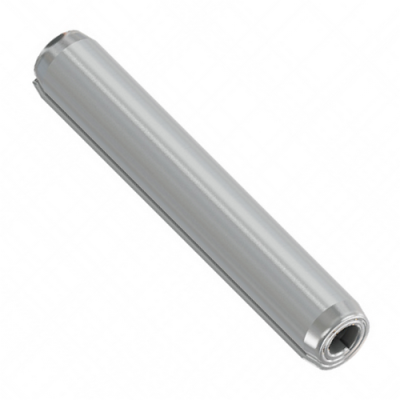

Штифт спиральный пружинный, цилиндрической формы DIN 7343

Назначение штифта спирального пружинного, цилиндрической формы DIN 7343

Штифт спиральный пружинный DIN 7343 используется для эластичного соединения и фиксации деталей, подверженных вибрациям, динамическим нагрузкам и термическим деформациям. Благодаря многослойной спиральной конструкции, штифт равномерно распределяет нагрузку, обеспечивая прочное и долговечное соединение даже при повторных монтажах.

Изделие нашло широкое применение в машиностроении, приборостроении, производстве сельхозтехники и автомобильных агрегатов. Его применяют при сборке соединений, где требуется комбинация точности и упругости, например, в шарнирах, рычагах, корпусных узлах и механизмах передачи движения.

Основные характеристики штифта спирального пружинного DIN 7343

• Типы: стандартные спиральные штифты с односторонней или двусторонней фаской;
• Минимальный диаметр: 1 мм;
• Максимальный диаметр: 20 мм;
• Минимальная толщина стенки витка: 0,3 мм;
• Максимальная толщина стенки витка: 2,5 мм;
• Материал: пружинная сталь или нержавеющая сталь A2/A4 для работы в агрессивных средах.

Рекомендации по применению штифта спирального пружинного DIN 7343

Рекомендуется использовать отверстия с посадкой по ISO 8752, обеспечивающей оптимальный натяг без повреждения стенок отверстий. Монтаж выполняется с помощью оправки или пневматического инструмента, при этом спираль должна входить равномерно, без скручивания. Для повышения коррозионной стойкости возможна дополнительная обработка поверхности — оксидация, никелирование или цинкование.

Не следует применять ударный монтаж при температурах ниже –10 °C, чтобы избежать хрупких разрушений материала. Для повторных сборок рекомендуется проводить визуальный осмотр штифта: при значительном износе замените изделие новым. Спиральные пружинные штифты DIN 7343 обеспечивают надежность соединения при допустимой гибкости и идеально подходят для подвижных узлов.
