Центры для токарных станков - это важные приспособления, предназначенные для поддержания и фиксации заготовки между шпинделем и задней бабкой во время токарной обработки. Они обеспечивают:
- Точное вращение заготовки вокруг своей оси.
- Поддержку длинных и тонких заготовок, предотвращая их прогиб и вибрацию.
- Возможность обработки детали по всей длине.
- Уменьшение биения и повышение точности обработки.
Конструкция центров
Основными элементами центров являются:
- Корпус (хвостовик): Имеет конусную форму (обычно конус Морзе - КМ) для крепления в шпинделе или пиноли задней бабки.
- Рабочая часть (головка): Контактирует непосредственно с заготовкой. Форма рабочей части может быть различной в зависимости от типа центра.
Классификация центров
Центры для токарных станков классифицируются по различным признакам:
1. По типу рабочей части
Жесткие (невращающиеся) центры: Имеют неподвижную головку. Заготовка вращается непосредственно на рабочей части центра.
- Простые (заостренные): Наиболее распространенный тип. Используются для обработки заготовок из мягких материалов.
- Усеченные (со сферической головкой): Применяются для обработки закаленных заготовок. Сферическая головка позволяет компенсировать небольшие неточности установки.
- С защитным пояском: Оснащены пояском для защиты от повреждения при неточной установке.

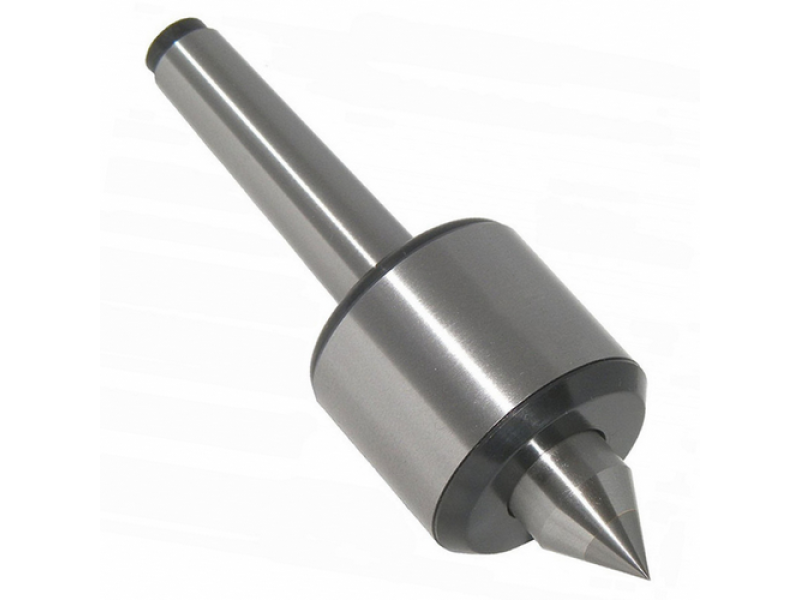

Вращающиеся центры: Головка центра вращается вместе с заготовкой, уменьшая трение и износ.
- Обычные (с коническим подшипником): Наиболее распространенный тип вращающихся центров. Используются для обработки заготовок средней тяжести.
- С упорным подшипником: Предназначены для обработки тяжелых заготовок, выдерживают большие осевые нагрузки.
- С роликовым подшипником: Обеспечивают высокую точность вращения и применяются для прецизионной обработки.
- Упорные (грибковые): Имеют большую площадь контакта с заготовкой и используются для поддержки труб и тонкостенных деталей.
- Вставные: Имеют сменные вставки (наконечники) различной формы для обработки различных типов заготовок.
Полуцентры: Имеют укороченную рабочую часть, позволяющую обрабатывать торцы заготовок.
Центры с твердосплавными вставками: Используются для обработки закаленных и твердых материалов, обеспечивают высокую износостойкость.
2. По форме рабочей части
- Конические: Наиболее распространенная форма.
- Сферические: Применяются для компенсации небольших неточностей.
- Цилиндрические: Используются для обработки деталей с плоской торцевой поверхностью.
3. По назначению
- Передние центры: Устанавливаются в шпиндель токарного станка.
- Задние центры: Устанавливаются в пиноль задней бабки.
Рекомендации по применению
- Выбор центра: Выбирайте центр в зависимости от типа материала, размеров и веса заготовки, а также требуемой точности обработки.
- Установка центра: Центры должны быть правильно установлены и выровнены. Неправильная установка может привести к биению и неточностям обработки.
- Смазка: Регулярно смазывайте вращающиеся центры для обеспечения их бесперебойной работы и продления срока службы.
- Нагрузка: Не перегружайте центры. Превышение допустимой нагрузки может привести к их поломке.
- Уход: Содержите центры в чистоте и порядке. После использования очищайте их от стружки и других загрязнений.
- Жесткие центры требуют тщательной смазки рабочей поверхности, чтобы избежать износа как центра, так и заготовки. При обработке твердых материалов использование жестких центров не рекомендуется.
- Вращающиеся центры предпочтительнее для более высоких скоростей резания и больших объемов съема материала.
- Для длинных и тонких заготовок рекомендуется использовать вращающиеся центры с упорным подшипником, а также люнеты для дополнительной поддержки.
- При обработке труб и тонкостенных деталей используйте упорные (грибковые) центры.
Обобщая
Правильный выбор и использование центров для токарного станка - важный фактор, обеспечивающий высокую точность, производительность и качество токарной обработки. Понимание различных типов центров, их конструктивных особенностей и рекомендаций по применению поможет вам добиться наилучших результатов в вашей работе.
