Назначение универсальной делительной головки серии УДГ ИРВЭЛ-Пром
Универсальная делительная головка серии УДГ предназначена для точного поворота обрабатываемых деталей на заданный угол, что позволяет выполнять широкий спектр операций на металлообрабатывающих станках. Она применяется при фрезеровании, зубофрезеровании, расточке, сверлении и разметочных работах. Инструмент обеспечивает деление окружностей на целое число частей и деление сложных углов с высокой точностью, что существенно расширяет технологические возможности при изготовлении сложных деталей.
Делительная головка серии УДГ может использоваться в центрах, патронах и на шпиндельных оправках, что обеспечивает её универсальность и удобство монтажа на различные станки. Изделие предназначено для технических специалистов и отделов снабжения, требующих качественного и надежного инструмента для повышения эффективности производственных процессов.
Ключевые преимущества универсальной делительной головки серии УДГ ИРВЭЛ-Пром
- Производитель ИРВЭЛ-Пром гарантирует высокое качество и надежность изделия, что подтверждается долговечностью и стабильностью в работе.
- Универсальность применения: широкие функциональные возможности для различных видов металлообрабатывающих операций – от деления окружностей до сложного фрезерования спиралей.
- Простота монтажа и эксплуатации благодаря комплектации с самоцентрирующим трехкулачковым патроном и переходным фланцем, обеспечивающим надежное крепление и точную настройку.

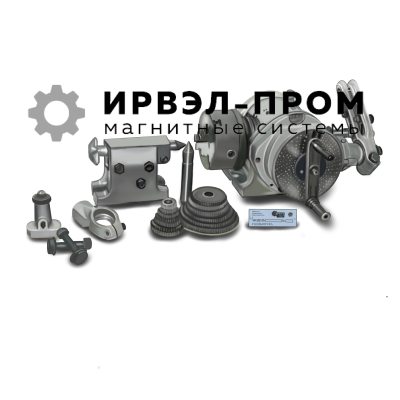

Базовая комплектация универсальной делительной головки серии УДГ ИРВЭЛ-Пром:
- головка делительная универсальная в сборе,
- бабка задняя,
- патрон трёхкулачковый самоцентрирующий,
- фланец переходный к самоцентрирующему трёхкулачковому патрону,
- центр упорный,
- поводок,
- болты под станочный паз,
- техническое описание и инструкция по эксплуатации универсальных делительных головок,
- паспорт универсальной делительной головки,
- паспорт трёхкулачкового патрона.
Технические характеристики универсальной делительной головки серии УДГ ИРВЭЛ-Пром
| Параметр | УДГ-160 | УДГ-200 | УДГ-250 | УДГ-320 | УДГ-400 |
|---|---|---|---|---|---|
| Максимальный диаметр заготовки, мм | 160 | 200 | 250 | 320 | 400 |
| Высота центров от основания, мм | 85-90 | 105-110 | 120-130 | 140-145 | 160-165 |
| Масса, кг | 12-13 | 16-17 | 25-27 | 35-38 | 45-48 |
| Класс точности | Н, В, А | Н, В, А | Н, В, А | Н, В, А | Н, В, А |
| Передаточное число червячной пары | 40:1 | 40:1 | 40:1 | 40:1 | 40:1 |
| Количество делений/отверстий на дисках | До 60 | До 60 | До 60 | До 60 | До 60 |
| Возможность наклона (угол) | 0°–90° | 0°–90° | 0°–90° | 0°–90° | 0°–90° |
