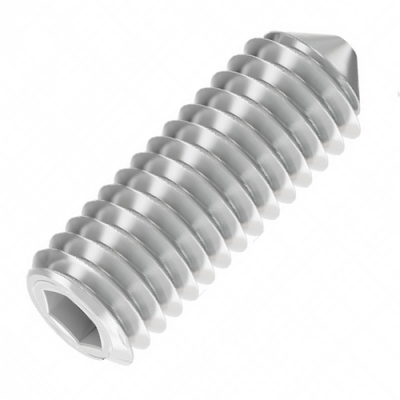

Винт установочный с коническим концом и шестигранным углублением DIN 914/ГОСТ 8878-93

Назначение винта установочного с коническим концом и шестигранным углублением DIN 914/ГОСТ 8878-93

Винт установочный с коническим концом и шестигранным углублением DIN 914/ГОСТ 8878-93 (аналог ISO 4027) применяется для жесткой фиксации деталей на валу за счет врезания острого конического конца в материал. Такой крепеж востребован в машиностроении, приводных и редукторных узлах, а также в оборудовании, где важна защита от проворота и осевого смещения при высоких нагрузках. Конический конец обеспечивает точное позиционирование и надежное стопорение колец, шестерен, втулок и других элементов на валу.

Основные характеристики винта установочного с коническим концом и шестигранным углублением DIN 914/ГОСТ 8878-93

• Тип: установочный винт без головки с внутренним шестигранником и коническим (острым) концом.
• Тип резьбы: метрическая.
• Шаг резьбы: крупный, допускаются исполнения с мелким шагом.
• Резьба: полная по всей длине стержня.
• Класс точности: обычно В.
• Класс прочности: высокопрочные исполнения, как правило 14.9, для надежной фиксации.
• Диаметр резьбы: ориентировочно от M1,6 до M24.
• Длина: ориентировочно от 3 до 80 мм.
• Материал: углеродистая и легированная сталь, нержавеющая сталь A2/A4.
• Покрытие: оксидирование, цинк, фосфатирование или без покрытия.
• Аналоги стандартов: DIN 914, ISO 4027.

Рекомендации по применению винта установочного с коническим концом и шестигранным углублением DIN 914/ГОСТ 8878-93

Рекомендуется использовать данный винт в случаях, когда необходимо максимально жестко зафиксировать детали на валу или оси, в том числе при переменных нагрузках и вибрациях. Для надежной работы желательно предусмотреть в валу конусное углубление под конец винта, что повышает устойчивость к смещению и облегчает повторную сборку. Затяжка выполняется шестигранным ключом с постепенным увеличением момента, при этом важно избегать чрезмерного усилия, которое может привести к разрушению резьбы или трещинам в детали.
