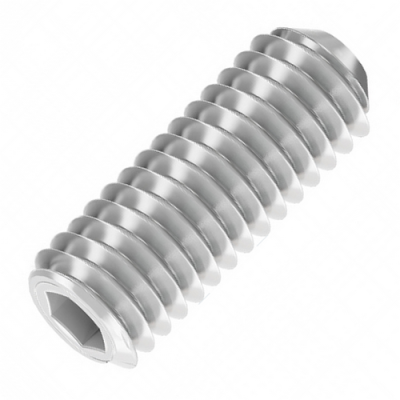

Винт установочный с плоским концом и шестигранным углублением DIN 913/ГОСТ 11074-93

Назначение винта установочного с плоским концом и шестигранным углублением DIN 913/ГОСТ 11074-93

Винт установочный с плоским концом и шестигранным углублением DIN 913/ГОСТ 11074-93 (аналог ISO 4026) предназначен для фиксации и позиционирования деталей по валам, осям и посадочным поверхностям без повреждения сопрягаемых элементов. Такой винт широко используется в машиностроении, приводной технике, приборостроении, а также в общепромышленных конструкциях для стопорения муфт, шестерен, втулок и других навесных компонентов. Плоский конец обеспечивает равномерное прижатие и минимальный износ детали, что особенно важно при частых регулировках.

Основные характеристики винта установочного с плоским концом и шестигранным углублением DIN 913/ГОСТ 11074-93

• Тип: установочный винт без головки с внутренним шестигранником и плоским концом.
• Тип резьбы: метрическая.
• Шаг резьбы: крупный, возможны исполнения с мелким шагом.
• Резьба: полная по всей длине.
• Класс точности: обычно В.
• Класс прочности: как правило 14.9 или близкие высокопрочные исполнения для надежной фиксации.
• Диаметр резьбы: ориентировочно от M1,6 до M24.
• Длина: ориентировочно от 3 до 80 мм.
• Материал: углеродистая сталь, нержавеющая сталь A2/A4.
• Покрытие: оксидирование, цинк, прочие гальванические покрытия или без покрытия.
• Аналоги стандартов: DIN 913, ISO 4026.

Рекомендации по применению винта установочного с плоским концом и шестигранным углублением DIN 913/ГОСТ 11074-93

Рекомендуется использовать данный винт для фиксации деталей на валу, когда требуется сохранить поверхность без вмятин и рисок, например для точных механизмов и регулируемых узлов. Затяжку следует выполнять шестигранным ключом с контролем момента, избегая чрезмерного усилия, чтобы не повредить резьбу и не вызвать пластическую деформацию фиксируемой детали. Для повышения надежности соединения желательно использовать посадочные отверстия или плоские лыски на валу, а в условиях вибрации применять дополнительные средства стопорения, такие как резьбовые фиксаторы или контровочные элементы.
