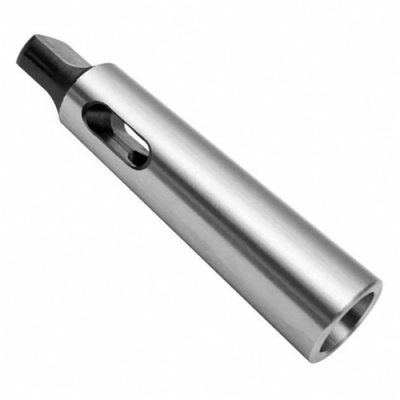

Назначение втулок переходных коротких
Втулки переходные короткие предназначены для соединения инструмента или приспособления с конусом Морзе меньшего размера или без него со шпинделем станка, который имеет конус Морзе большего размера. Втулки переходные расширяют возможности станка, позволяя использовать инструменты с разными конусами Морзе, чем предусмотрено конструкцией шпинделя. Например, станок с конусом Морзе 4 может использовать инструменты с конусом Морзе 3, 2 или даже 1, если есть подходящие переходные втулки.

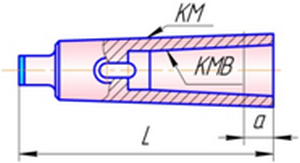

Размеры втулок переходных коротких
| Обозначение по ГОСТ 13598-85 | Конус наружный КМ (Тип ВE) | Конус внутренний КМВ (Тип ВI) | L, мм | a, мм |
|---|---|---|---|---|
| 6100-0141 | Морзе 2 | Морзе 1 | 92 | 17 |
| 6100-0142 | Морзе 3 | Морзе 1 | 99 | 5 |
| 6100-0143 | Морзе 3 | Морзе 2 | 112 | 18 |
| 6100-0221 | Морзе 4 | Морзе 1 | 124 | 6,5 |
| 6100-0144 | Морзе 4 | Морзе 2 | 124 | 6,5 |
| 6100-0145 | Морзе 4 | Морзе 3 | 140 | 22,5 |
| 6100-0222 | Морзе 5 | Морзе 1 | 156 | 6,5 |
| 6100-0223 | Морзе 5 | Морзе 2 | 156 | 6,5 |
| 6100-0146 | Морзе 5 | Морзе 3 | 156 | 6,5 |
| 6100-0147 | Морзе 5 | Морзе 4 | 171 | 21,5 |
| 6100-0224 | Морзе 6 | Морзе 1 | 218 | 8,0 |
| 6100-0225 | Морзе 6 | Морзе 2 | 218 | 8,0 |
| 6100-0226 | Морзе 6 | Морзе 3 | 218 | 8,0 |
| 6100-0148 | Морзе 6 | Морзе 4 | 218 | 8,0 |
| 6100-0149 | Морзе 6 | Морзе 5 | 218 | 8,0 |
| 6102-0061 | Метрический 80 | Морзе 5 | 228 | 8,0 |
| 6102-0062 | Метрический 80 | Морзе 6 | 228 | 60 |
Подбор втулок переходных коротких
Подбор втулок переходных коротких осуществляется в соответствии с рекомендациями ГОСТ 13598-85 и ГОСТ 25557-2006. С содержанием ГОСТа вы можете ознакомиться во вкладке товара в разделе "Файлы".
