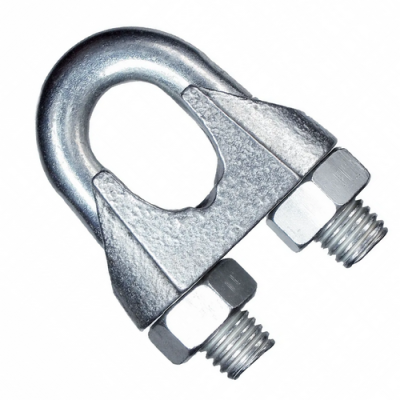

Зажим для стальных канатов DIN 741

Назначение зажима для стальных канатов DIN 741

Зажим для стальных канатов DIN 741 предназначен для надежного соединения, закрепления и формирования петель на тросах и канатах различного диаметра. Его основная функция — фиксация концов каната без необходимости опрессовки или сварки, что значительно упрощает монтаж и демонтаж конструкции в полевых и производственных условиях.

Область применения зажимов DIN 741 охватывает машиностроение, строительство, судоходство, подъемно-транспортные системы, а также различные хозяйственно-бытовые задачи. Изделие используется при монтаже тросов на кранах, грузоподъемных механизмах, тентах, ограждениях и такелажных системах.

Аналоги по стандартам: DIN 1142, EN 13411-5, ISO 12195-3. Эти стандарты регламентируют конструкцию и технические характеристики зажимов, обеспечивающих безопасную фиксацию тросов при больших нагрузках.

Основные характеристики зажима для стальных канатов DIN 741

• Тип болта: с шестигранной головкой для надежного затягивания стандартным гаечным ключом.
• Тип резьбы: метрическая, обеспечивающая совместимость с европейскими крепежными изделиями.
• Шаг резьбы: крупный шаг, оптимальный для быстрого монтажа и демонтажа.
• Тип резьбы: полная, по всей длине болта для максимальной площади контакта и прочности фиксации.
• Класс точности: А, гарантирующий минимальные отклонения по геометрии и высокой степени посадки резьбы.
• Класс прочности: 5.8 или выше, в зависимости от диаметра и модели зажима.
• Диапазон рабочих диаметров канатов: от 3 до 40 мм.
• Минимальная длина болта: 25 мм; максимальная — до 80 мм (в зависимости от типоразмера).
• Материал: углеродистая сталь повышенной прочности или нержавеющая сталь AISI 304/316 для работы в агрессивных средах.
• Покрытие: гальваническое цинкование или горячее цинковое покрытие, защищающее от коррозии и увеличивающее срок службы изделия.

Рекомендации по применению зажима для стальных канатов DIN 741

При монтаже зажимов DIN 741 рекомендуется соблюдать правильную ориентацию — седло зажима устанавливается на рабочей (нагруженной) части каната, а скоба (U-образный болт) на свободном конце. Для формирования петли минимальное количество зажимов определяется диаметром каната, обычно от 2 до 4 штук.

Перед затяжкой рекомендуется предварительно натянуть канат и произвести равномерную затяжку гаек с помощью рожкового или торцевого ключа до момента фиксации без проскальзывания. После первой нагрузки следует повторно подтянуть гайки, обеспечивая стабильное удержание троса в узле.

Не рекомендуется использовать зажимы DIN 741 для постоянных соединений в ответственных грузоподъемных системах без периодического контроля состояния резьбовых соединений и поверхности зажима. При работе в условиях повышенной влажности или агрессивных сред рекомендуется применять изделия из нержавеющей стали либо с усиленным цинковым покрытием.
