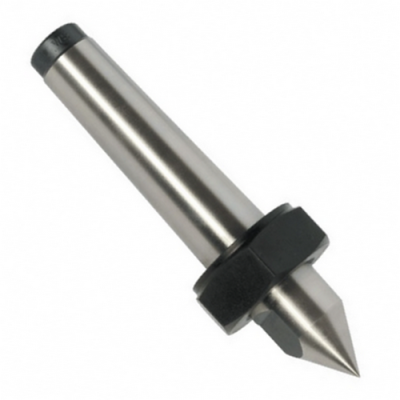

Назначение центров упорных с отжимной гайкой
Центры упорные с отжимной гайкой ГОСТ 2575-79 предназначены для поддержания и фиксации заготовки деталей типа «вал» между шпинделем и задней бабкой токарного станка, имеющих центровые отверстия по ГОСТ 14034-74. Также применяются при контрольных, разметочных и других работах.

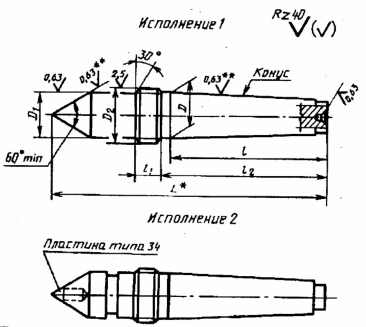

Исполнение центров упорных с отжимной гайкой:
Исполнение 1 - с закаленным рабочим конусом.
Исполнение 2 - с рабочим конусом из твердого сплава.
Точность центров упорных с отжимной гайкой:
- Нормальной точности.
- Повышенной точности.

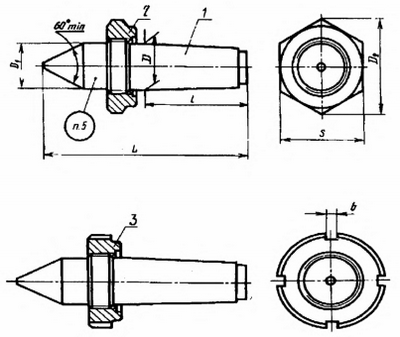

Технические характеристики центров упорных с отжимной гайкой
| Исполнение | Конус | L, мм | l, мм | D, мм | D1 h9, мм | D2, мм | d, мм | S, мм | b, мм | Номер пластины типа 34 по ГОСТ 25413 |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Морзе 0 | 78 | 50,0 | 9,045 | 9,2 | 21,9 | - | 19 | - | - |
| 2 | Морзе 0 | 78 | 50,0 | 9,045 | 9,2 | 21,9 | 5 | 19 | - | 34090 |
| 1 | Морзе 1 | 90 | 53,5 | 12,065 | 12,2 | 27,7 | - | 24 | - | - |
| 2 | Морзе 1 | 90 | 53,5 | 12,065 | 12,2 | 27,7 | 5 | 24 | - | 34090 |
| 1 | Морзе 2 | 112 | 64,0 | 17,780 | 18,0 | 34,6 | - | 30 | - | - |
| 2 | Морзе 2 | 112 | 64,0 | 17,780 | 18,0 | 34,6 | 7 | 30 | - | 34110 |
| 1 | Морзе 3 | 138 | 81,0 | 23,825 | 24,1 | 47,3 | - | 41 | - | - |
| 2 | Морзе 3 | 138 | 81,0 | 23,825 | 24,1 | 47,3 | 11 | 41 | - | 34130 |
| 1 | Морзе 4 | 175 | 102,5 | 31,267 | 31,6 | 63,5 | - | 55 | - | - |
| 2 | Морзе 4 | 175 | 102,5 | 31,267 | 31,6 | 63,5 | 14 | 55 | - | 34150 |
| 1 | Морзе 5 | 217 | 129,5 | 44,399 | 44,7 | 80,9 | - | 70 | - | - |
| 2 | Морзе 5 | 217 | 129,5 | 44,399 | 44,7 | 80,9 | 18 | 70 | - | 34170 |
| 2 | Морзе 5 | 217 | 129,5 | 44,399 | 44,7 | 80,9 | 22 | 70 | - | 34190 |
| 1 | Морзе 6 | 290 | 182,0 | 63,348 | 63,8 | 109,7 | - | 95 | - | - |
| 2 | Морзе 6 | 290 | 182,0 | 63,348 | 63,8 | 109,7 | 22 | 95 | - | 34190 |
| 2 | Морзе 6 | 290 | 182,0 | 63,348 | 63,8 | 109,7 | 32 | 95 | - | 34210 |
| 1 | Метрический 80 | 340 | 196,0 | 80 | 80,4 | 120,0 | - | - | 10 | - |
| 1 | Метрический 100 | 400 | 232,0 | 100 | 100,5 | 135,0 | - | - | 12 | - |
| 1 | Метрический 120 | 462 | 268,0 | 120 | 120,6 | 160,0 | - | - | 12 | - |
Подбор центров упорных с отжимной гайкой
Подбор центров осуществляется в соответствии с требуемыми размерами и характеристиками, указанными в ГОСТ 2575-79. С содержанием ГОСТа вы можете ознакомиться во вкладке товара в разделе "Файлы".
Информация для заказа центров упорных с отжимной гайкой
1 Откройте ГОСТ 2575-79 (вкладка "Файлы") и изучите предлагаемые размеры и характеристики.
2 Выберите центр с требуемыми параметрами.
3 Отправьте нам заявку с указанием обозначения центра и требуемого количества.
НАПРИМЕР: Центр 7032-0101 ГОСТ 2575-79 в количестве 10 шт.
