Назначение фрез червячных чистовых для шлицевых валов

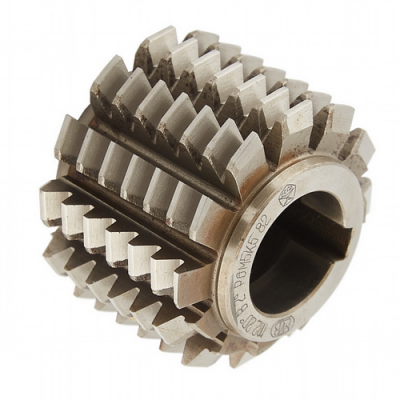

Фрезы червячные чистовые для шлицевых валов с эвольвентным профилем ГОСТ 6637-80 предназначены для нарезания зубьев с эвольвентным профилем на шлицевых валах .
Данный тип фрез изготавливается правозаходними с левым направлением винтовых стружечных канавок.
Материал фрезы — быстрорежущая сталь по ГОСТ 19265. Например: Р6М5. Твердость фрезы не менее 63...66 HRC.
Фрезы изготавливаются следующих классов точности: А, В и С
Типы фрез червячных чистовых для шлицевых валов
Тип 1 - для обработки валов с плоской впадиной.
Тип 2 - для обработки валов с закругленной впадиной.
Одним из самых важных факторов, обеспечивающего эффективность фрезерования, является охлаждение фрезы, то есть применение смазочно-охлаждающей жидкости (СОЖ). Это позволяет значительно увеличить срок службы фрезы, выполнять эффективное фрезерование, с минимальной нагрузкой на фрезерный станок.

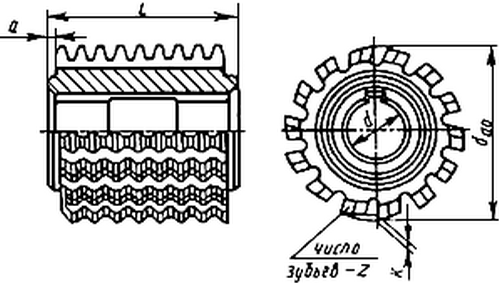

Размеры фрез червячных чистовых для шлицевых валов
| Модуль, мм | Наружный диаметр dao, мм | Посадочный диаметр d, мм | Длина посадочного отверстия L, мм |
|---|---|---|---|
| 0.50, 0.60, 0.80, 1.00 | 50 | 22 | 32 |
| 1.25 | 50 | 22 | 40 |
| 1.50 | 56 | 22 | 45 |
| 2.00 | 63 | 27 | 50 |
| 2.50 | 71 | 27 | 63 |
| 3.00, 3.50 | 80 | 32 | 71 |
| 4.00 | 90 | 32 | 80 |
| 5.00 | 90 | 32 | 90 |
| 6.00, (7.00) | 112 | 40 | 112 |
| 8.00 | 118 | 40 | 118 |
| 10.00 | 140 | 40 | 150 |
ВНИМАНИЕ! Размер в скобках не рекомендуется применять.
Подбор фрез червячных чистовых для шлицевых валов
Подбор фрезы осуществляется в соответствии с требуемыми размерами и характеристиками, указанными в ГОСТ 6637-80. С содержанием ГОСТа вы можете ознакомиться во вкладке товара в разделе "Файлы".
Информация для заказа фрез червячных чистовых для шлицевых валов
1 Откройте ГОСТ 6637-80 (вкладка "Файлы") и изучите предлагаемые размеры и характеристики.
2 Выберите фрезу с требуемыми параметрами.
3 Отправьте нам заявку с указанием обозначения фрезы и требуемого количества.
НАПРИМЕР: Фреза 2520-0661 5,0 А ГОСТ 6637-80 в количестве 10 шт.
