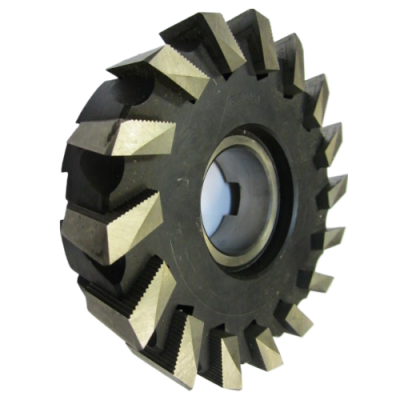

Фрезы дисковые трехсторонние со вставными ножами, оснащенными твердым сплавом ГОСТ 5348-69

Назначение фрез дисковых трехсторонних со вставными ножами

Фрезы дисковые трехсторонние со вставными ножами, оснащенными твердым сплавом ГОСТ 5348-69 предназначены для одновременной обработки пазов, уступов и торцовых поверхностей в металлических заготовках. Благодаря режущим кромкам на торце и обеих боковых сторонах они обеспечивают высокую производительность при фрезеровании глухих и сквозных пазов (шириной до 20–100 мм), уступов и канавок в корпусных деталях, плоскостей при торцевом фрезеровании. Ключевое преимущество данных фрез — это применение сменных твердосплавных ножей, которые позволяют существенно снижать себестоимость обработки.

Одним из самых важных факторов, обеспечивающего эффективность фрезерования, является охлаждение фрезы, то есть применение смазочно-охлаждающей жидкости (СОЖ). Это позволяет значительно увеличить срок службы фрезы, выполнять эффективное фрезерование, с минимальной нагрузкой на фрезерный станок.

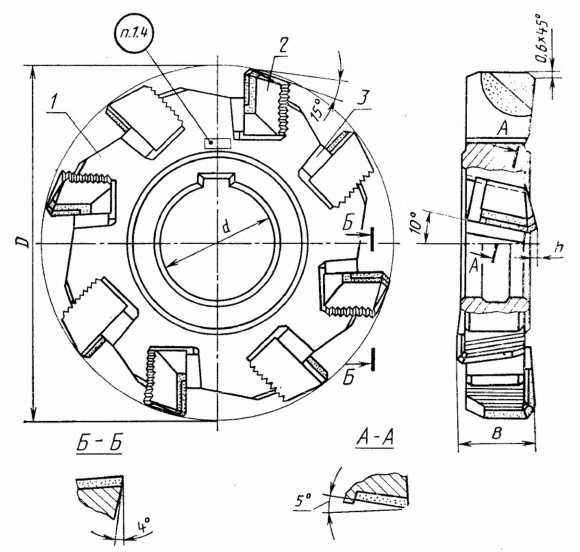

Конструкция и материалы фрез дисковых трехсторонних со вставными ножами

1. Корпус фрезы:

   • Изготавливается из конструкционной стали (например, сталь 40Х или 9ХС).

   • Имеет прорези для крепления ножей и отверстия для балансировки.

2. Вставные ножи (пластины):

   • Оснащены твердосплавными пластинами (марки ВК8, Т5К10, Т15К6 по ГОСТ 3882-74).

   • Крепятся механически (винтами или клиньями), что позволяет заменять их при износе.

3. Геометрия режущих кромок:

   • Боковые и торцевые зубья заточены под углами, обеспечивающими чистую обработку без задиров.

   • Возможны варианты с положительным (для мягких металлов) или отрицательным (для твердых сталей) передним углом.

Преимущества фрез дисковых трехсторонних со вставными ножами

• Экономичность — замена только изношенных ножей без утилизации всего инструмента.
• Универсальность — подходят для черновой и чистовой обработки.
• Высокая стойкость — твердый сплав выдерживает нагрев до 800–1000°C.

Стандарт регламентирует следующие параметры

• Диаметр фрезы: от 50 до 200 мм.

• Ширина паза: зависит от толщины корпуса.

• Число зубьев: обычно 12–24.

• Допуски на биение: не более 0,02–0,05 мм.

Подбор фрезы дисковой трехсторонней со вставными ножами

Подбор фрезы осуществляется в соответствии с требуемыми размерами и характеристиками, указанными в ГОСТ 5348-69. С содержанием ГОСТа вы можете ознакомиться во вкладке товара в разделе "Файлы".

Информация для заказа фрезы фрезы дисковой трехсторонней со вставными ножами

1 Откройте ГОСТ 5348-69 (вкладка "Файлы") и изучите предлагаемые размеры и характеристики.

2 Выберите фрезу с требуемыми параметрами.

3 Отправьте нам заявку с указанием обозначения фрезы и требуемого количества.
НАПРИМЕР: Фреза дисковая трехсторонняя 2241-0001 Т15К6 ГОСТ 5348-69 в количестве 10 шт.
