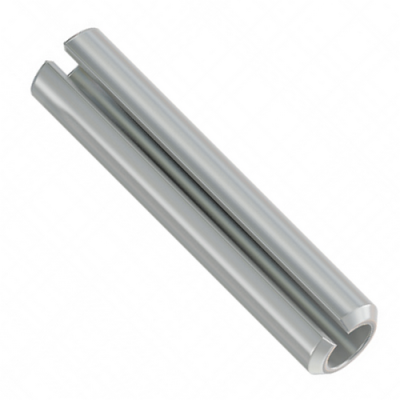

Штифт пружинный трубчатый разрезной, цилиндрической формы DIN 7346

Назначение штифта пружинного трубчатого разрезного, цилиндрической формы DIN 7346

Штифт пружинный трубчатый разрезной DIN 7346 применяется для быстрого и надёжного соединения деталей с компенсацией допусков и вибрационных нагрузок. Он представляет собой полую цилиндрическую втулку с продольным разрезом, которая при установке сжимается и плотно фиксируется в посадочном отверстии, обеспечивая устойчивость соединения при динамических нагрузках.

Такой тип штифта используется в самых разнообразных отраслях — от машиностроения до приборостроения и сборки промышленного оборудования. Он особенно эффективен в соединениях с разборной конструкцией, где важна простота монтажа, ремонтопригодность и надёжность фиксации без дополнительной обработки деталей.

Основные характеристики штифта пружинного трубчатого разрезного DIN 7346

• Типы: стандартные и облегчённые трубчатые штифты с разрезом вдоль оси;
• Минимальный диаметр: 1,5 мм;
• Максимальный диаметр: 25 мм;
• Минимальная толщина стенки: 0,4 мм;
• Максимальная толщина стенки: 3,5 мм;
• Материал: углеродистая или нержавеющая сталь, термообработанная для повышения упругости и износостойкости.

Рекомендации по применению штифта пружинного трубчатого разрезного DIN 7346

При монтаже рекомендуется использовать гладкие отверстия с допуском H12–H13. Установка производится прессованием или лёгкими ударами через монтажную оправку, при этом осевая щель штифта должна быть ориентирована вдоль направления нагрузки для равномерного распределения усилий. Изделие допускает многократное использование без потери фиксационных свойств.

Для предотвращения коррозии при эксплуатации в агрессивных средах предпочтительно использовать штифты из нержавеющей стали или изделия с гальваническим покрытием. Перед установкой следует проверить чистоту и диаметр отверстия, а при демонтаже — применять выколотку соответствующего размера. Пружинные трубчатые штифты DIN 7346 оптимально сочетают упругость, надёжность и удобство сборки, что делает их стандартом для современных конструкций.
