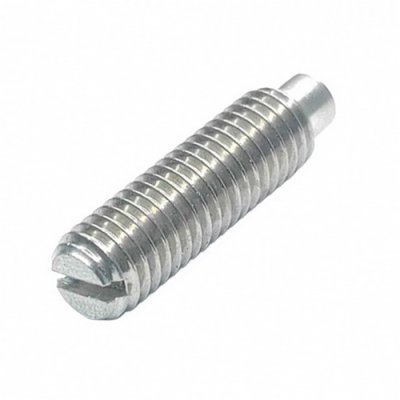

Винт установочный с прямым шлицем и цилиндрическим концом DIN 417

Назначение винта установочного с прямым шлицем и цилиндрическим концом DIN 417

Винт установочный с прямым шлицем и цилиндрическим концом DIN 417 предназначен для надёжной фиксации и предотвращения проворачивания деталей в узлах машин и механизмов. Он используется при соединении валов, втулок, шкивов, муфт, а также других элементов, требующих точной установки и надежного прижима к поверхности без применения головки. Цилиндрический конец винта обеспечивает плотный контакт с посадочной поверхностью без повреждения элементов конструкции.

Область применения охватывает машиностроение, приборостроение, станкостроение, а также сборку оборудования и инструментов. Аналогами по международной классификации являются ISO 7434 и ГОСТ 1477-93.

Основные характеристики винта установочного с прямым шлицем и цилиндрическим концом DIN 417

• Тип винта: установочный, без головки, с прямым шлицем под отвёртку.
• Тип резьбы: метрическая.
• Шаг резьбы: крупный или мелкий, в зависимости от диаметра.
• Резьба: полная по всей длине стержня.
• Класс точности: А или В (в соответствии с требованиями DIN 417).
• Класс прочности: от 4.8 до 12.9 в зависимости от исполнителя.
• Диаметр резьбы: от M1,6 до M12.
• Длина винта: от 3 до 50 мм.
• Материал: углеродистая или нержавеющая сталь, латунь.
• Покрытие: цинковое, фосфатное, оксидированное или без покрытия по требованию заказчика.

Рекомендации по применению винта установочного с прямым шлицем и цилиндрическим концом DIN 417

Для монтажа винта рекомендуется использовать шлицевую отвертку или торцевую насадку с точно подобранной шириной лезвия. Перед установкой желательно очистить резьбовое соединение от загрязнений и нанести при необходимости фиксатор резьбы средней прочности. Важно не превышать рекомендуемый момент затяжки, чтобы избежать деформации или повреждения внутренней резьбы детали.

Оптимальное использование данного винта обеспечивает точную настройку положения деталей без риска перекоса. Благодаря прочному материалу и высокому классу точности винт сохраняет рабочие характеристики даже при многократных циклах фиксации и ослабления.
