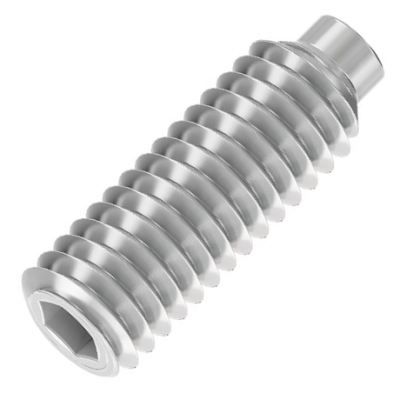

Винт установочный с коническим концом и шестигранным углублением DIN 915/ГОСТ 11075-93

Назначение винта установочного с коническим концом и шестигранным углублением DIN 915/ГОСТ 11075-93

Винт установочный DIN 915/ГОСТ 11075-93 с удлиненным коническим концом и шестигранным углублением используется для точного позиционирования и стопорения деталей относительно отверстий или пазов. Такой винт применяют в машиностроении, станкостроении, приборостроении и специальных приспособлениях, где важно фиксировать колеса, муфты и втулки в строго заданном положении. Удлиненный конец входит в отверстие или проточку, обеспечивая стабильную геометрию соединения и повышенную стойкость к проворачиванию.

Основные характеристики винта установочного с коническим концом и шестигранным углублением DIN 915/ГОСТ 11075-93

• Тип: установочный винт без головки с внутренним шестигранником и удлиненным коническим концом.
• Тип резьбы: метрическая.
• Шаг резьбы: преимущественно крупный.
• Резьба: полная по всей длине резьбовой части.
• Класс точности: обычно В.
• Класс прочности: высокопрочные исполнения, ориентировочно до 14.9.
• Диаметр резьбы: ориентировочно от M3 до M24.
• Длина: ориентировочно до 100 мм.
• Материал: углеродистая и нержавеющая сталь A2/A4.
• Покрытие: оксидирование, цинк или другие защитные покрытия.
• Аналоги стандартов: DIN 915, ISO 4028.

Рекомендации по применению винта установочного с коническим концом и шестигранным углублением DIN 915/ГОСТ 11075-93

Рекомендуется применять данный винт для позиционирования элементов в отверстиях или пазах, где необходима точная фиксация и повторяемость посадки, например в кулачковых муфтах и установочных приспособлениях. Перед монтажом следует выполнить вала или детали соответствующее отверстие под конец винта и обеспечить чистоту поверхности, чтобы исключить перекосы. Затяжка шестигранным ключом должна проводиться плавно, с учетом класса прочности и материала деталей, а при работе в условиях вибраций желательно использовать дополнительные меры стопорения резьбы.
